Seleção pela aparência e detecção de defeitos na indústria de processamento e manufatura
A visão artificial é uma das tecnologias básicas da automação industrial. Durante décadas, ajudou a melhorar a qualidade dos produtos, acelerar a produção e otimizar os processos de fabricação e logística. Esta tecnologia comprovada está agora a fundir-se com a inteligência artificial e a liderar a transição para a Indústria 4.0. A tecnologia de visão mecânica permite que as equipes industriais “vejam” o que estão fazendo e tomem decisões rápidas com base no que veem. Os usos mais comuns da visão mecânica são inspeção visual e detecção de defeitos, localização e medição de peças e identificação, classificação e rastreamento de produtos.
Requisitos de um sistema para seleção por aparência e detecção de defeitos
Um sistema típico de aplicação de visão de máquina inclui captura de imagem, sistema de fonte de luz, módulo de digitalização de imagem, módulo de processamento de imagem digital, módulo inteligente de julgamento e tomada de decisão e módulo de execução de controle mecânico. Na indústria de visão artificial, o desempenho do controlador afeta a velocidade de processamento e o tempo de atividade de todo o sistema de visão. Equipamentos de controle com alta confiabilidade e alta estabilidade são essenciais. Entre eles, as ligações de aparência e detecção de defeitos na indústria de processamento e manufatura são aplicações típicas da indústria de visão artificial. Dependendo das características da aplicação industrial, o equipamento deverá atender às seguintes condições:
- Adote design sem ventilador, baixo consumo de energia, alta confiabilidade, alta precisão, alta pontualidade, à prova de poeira, à prova de choque e resistência à corrosão.
- Adapte-se ao ambiente da oficina da fábrica.
- As interfaces de E/S são ricas e diversas para atender às necessidades de conexão de diferentes dispositivos periféricos.
- Design compacto
- Interação humano-computador
Solução de aplicação de painel industrial da série ALAD

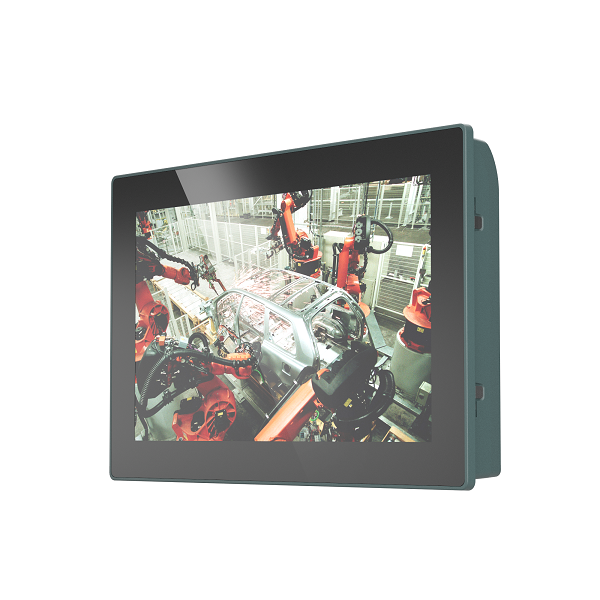

Para esta aplicação, a solução de PC de painel industrial da JHCTECH ALAD-K1550T(P) pode ser usada. ALAD-K1550T(P) adota um design de dissipação de calor sem ventoinha (Fanless) com temperatura operacional de até 60°C (usando SSD de ampla temperatura). O corpo fundido em liga de alumínio é forte, resistente à corrosão e tem desempenho estável. Após testes rigorosos, ele pode atender à operação normal no ambiente de fábrica por um longo tempo. Equipado com o processador Intel® Tiger Lake série U, o processador de alto desempenho pode atender às necessidades de inspeção de peças rápidas e precisas. LCD TFT de alta definição total de 15,6 polegadas com resolução 1920 * 1080, tela de toque capacitiva multiponto de projeção de superfície totalmente laminada, realiza perfeitamente a interação humano-computador, exibe intuitivamente os resultados dos testes, realiza inspeções e exames de qualidade com velocidade de processamento ideal. Possui uma grande quantidade de E/S e pode fornecer 2*LAN, 4*USB 3.2 e 4*COM para satisfazer o acesso de diferentes dispositivos periféricos. 1 * 2,5 ″ SATA3.0 HDD / SDD, 1 * cartão mSATA de altura total garante armazenamento de dados eficaz.
Controlador de visão de máquina dedicado ALAD + solução de display industrial
A JHCTECH se concentra na indústria e tem como missão a inovação de produtos baseada em cenários. Além das soluções acima, o mais recente controlador de visão de máquina dedicado KMDA-5611 pode ser usado com um display industrial JHCTECH ALAD-151T para atender com eficiência às necessidades de maior desempenho dos usuários.

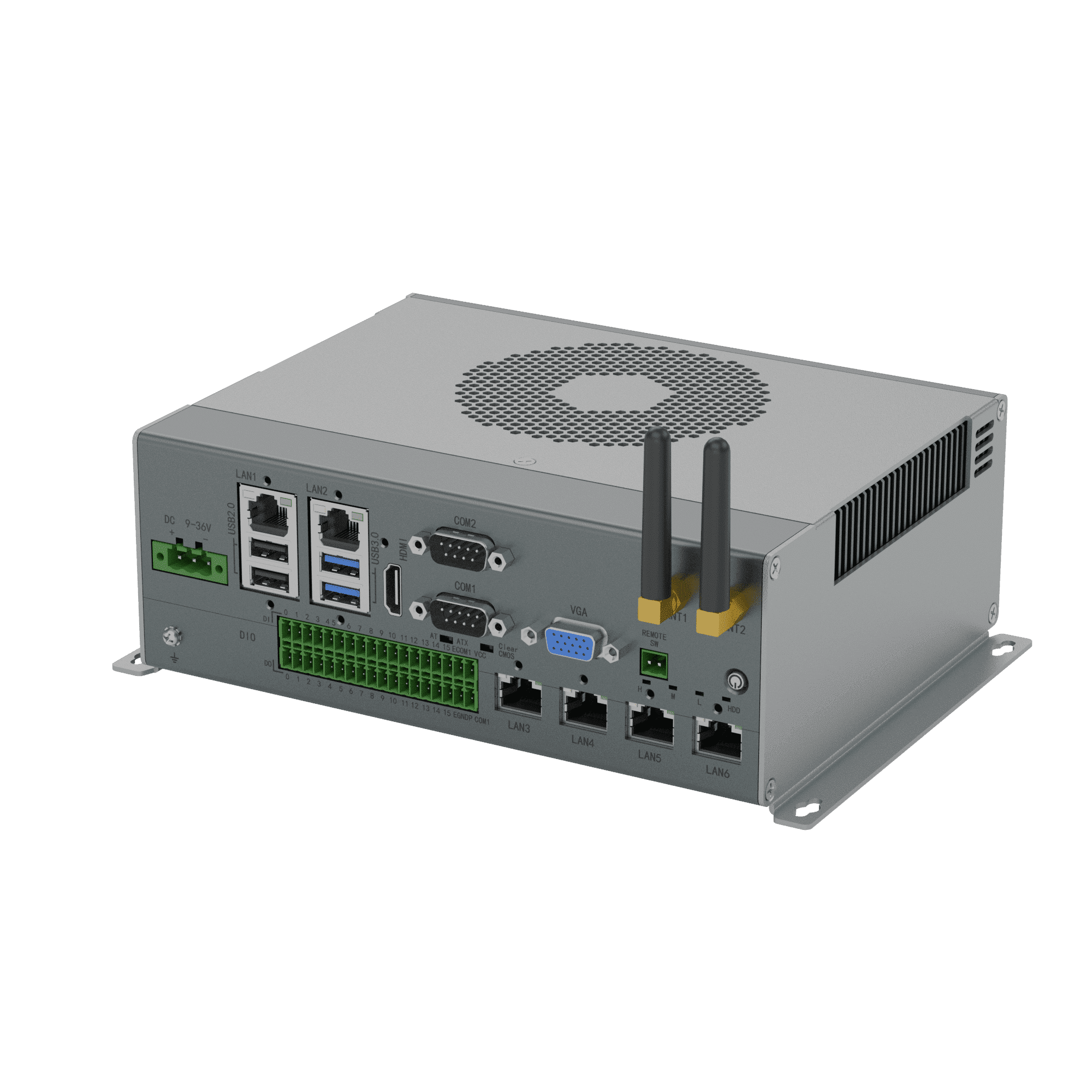

Características do KMDA-5611: Fonte de alimentação opcional multicanal POE+/faixa de tensão estendida. Design modular e compacto, USB3.0, entradas e saídas digitais isoladas de alta velocidade de 32 canais.
CPUs Intel® Coffee Lake LGA1151 série 8ª/9ª geração
Opções de processador básico Intel® H310
2 * DDR4 2400/2666 MHz SODIMM, até 64 GB
1 * HDMI + 1 * VGA display duplo
2*LAN, 4*POE+/8*USB3.0, 2*USB3.1, 3*USB2.0, DIO isolado de 32 bits
1 * porta serial dupla RS232/485 e 1 * RS232
1 * Mini-PCIe de comprimento total, com slot para cartão SIM, módulo funcional que suporta sinais 4G/WIFI/PCIe
1 * compartimento de disco rígido SATA3.0 de 2,5 polegadas e 1 * mSATA de fácil troca
Fonte de alimentação DC 9-36V com proteção contra curto-circuito, sobretensão e sobrecorrente.

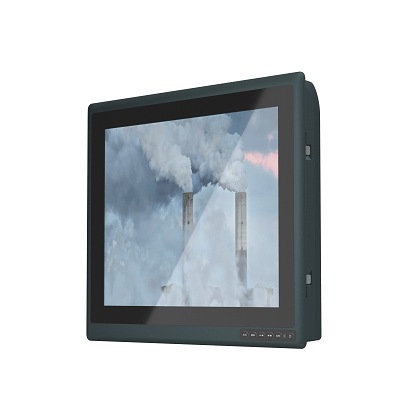

ALAD-151T: Alta resolução, tela capacitiva/resistiva opcional, painel frontal protegido IP65, sinais duplos HDMI e VGA, operação do menu do botão OSD
- Fundição em liga de alumínio, design aerodinâmico natural.
- LCD TFT de 15 polegadas de alta resolução, retroiluminação LED
- Tela de toque resistiva resistente ao desgaste de alta temperatura de 5 fios
- Tela capacitiva projetada em superfície opcional suporta multi toque
- Entrada de sinal HDMI e VGA
- Entrada de áudio, suporte opcional para alto-falantes amplificadores de 2*3W
- Entrada de energia 10 ~ 30 Vcc
- Tela plana completa, nível de proteção IP65
15.6'' TFT LCD Capactive Touch, Intel® Tigerlake CPU, 4*COM, 2*LAN, 4*USB3.2, 1* Line out，1*2.5“ SATA bay, 1*mSATA, DC 9~36V
ALAD-K1550T(P) é um painel de tela plana completo alimentado por um processador Intel®Tiger lake série U. Ele adota LCD TFT full HD de 15,6" com resolução de 1920*1080 e se encaixa totalmente na tela de toque capacitiva multiponto de projeção de superfície. O produto tem uma interface de E/S abrangente, suportando disco SATA de 1*2,5" e armazenamento duplo 1*mSATA; expansões 1*Mini PCIe e 1*M.2 3042/3052 integradas, fonte de alimentação CC de ampla tensão de 9 a 36V, corpo de alumínio fundido sem dissipação de calor por ventilador, vários modos de instalação, adequado para sistema MES inteligente e HMI de gerenciamento de dispositivos.
Intel® 8/9th Gen Coffee Lake LGA1151 CPU, 2*LAN, 4*POE+, 2*USB3.1, 3*USB2.0, 1*HDMI, 1*VGA, 2*COM, 32bit Iso. DIO, 1*mSATA, 1*Mini PCIe, 1*SATA3.0, DC 9-36V.
O KMDA-5611-S001 é um BOX PC de alto desempenho com chipset H310, alimentado pela CPU Intel® Coffee Lake de 8/9ª geração, várias interfaces de E/S e tamanho moderado. Ele é adequado para visão de máquina e controle industrial e outros setores e campos.
Intel® 8/9th Gen Coffee Lake LGA1151 CPU, 2*LAN, 2*USB3.1, 8*USB3.0, 3*USB2.0, 1*HDMI, 1*VGA, 2*COM, 32bit Iso. DIO, 1*mSATA, 1*Mini PCIe, 1*SATA3.0, DC 9-36V.
O KMDA-5611-S002 é um BOX PC de alto desempenho com chipset H310, alimentado pela CPU Intel® Coffee Lake de 8/9ª geração, várias interfaces de E/S e tamanho moderado. Ele é adequado para visão de máquina e controle industrial e outros setores e campos.
NVIDIA Jetson Orin NX 8/16GB，70/100TOPS，Power：25W。2*LAN, 2*CAN，4*GMSL，5*USB,2*COM， 8-bit DIO, 1*HDMI, Multiple M.2&PCIe extensions，DC 9~36V
BRAV-7121 está equipado con un módulo NVIDIA Jetson Orin NX de 8/16 GB, CPU ARM de 6/8 núcleos y GPU de alto rendimiento, hasta 70/100 TOPS de rendimiento de IA, memoria 8/16 G integrada, con E/S multicanal, fuente de alimentación de amplio voltaje de 9-36 V CC. Puede utilizarse como MEC (Multi-Access Edge Computing) para transporte inteligente, visión artificial, logística inteligente y otras industrias.
15 inch LCD, Capactive/Resistive Touch Screen, HDMI, VGA, OSD Function Keys
O ALAD-151T é um display industrial totalmente novo, projetado para atender às necessidades dos clientes que desejam uma integração rápida e fácil com os Embedded Box Computers da JHCTECH, como as linhas KMDA e FEBC. A JHCTECH oferece duas telas sensíveis ao toque diferentes para o ALAD-151T para atender a diferentes demandas. O ALAD-151T suporta LCD TFT de 15 polegadas 1024*768, com tela sensível ao toque resistiva resistente ao calor de 5 fios, toque capacitivo projetado opcional e entrada de alimentação DC 10~30V.
